Волоконно-оптические линии связи

Оптическое волокно характеризуется повышенной пропускной способностью, что позволяет задействовать его для создания волоконно-оптических линий связи, способных обеспечить высокую скорость передачи информации.

Несущей средой ВОЛС является кварцевое стекло. Благодаря особенностям материала линии связи характеризуются незначительными потерями и невосприимчивостью к влиянию электромагнитных полей.

Подобные системы, отвечающие за передачу информации, зачастую применяются при формировании рабочих объектов в качестве внешних магистралей, предназначенных для объединения отдельных корпусов и сооружений, многоэтажных зданий. Допускается использование в качестве внутреннего носителя структурной системы кабелей. Применение ВОЛС дает возможность объединить в локальную сеть рабочие места, обеспечить высокую скорость загрузки интернета на всех машинах одновременно, организовать бесперебойную телефонную связь и телевизионный сигнал.

Положительные стороны оптических сетей

При грамотном проектировании системы ВОЛС к характерным преимуществам относится:

• низкий уровень шума. Эта особенность положительно сказывается на пропускной способности и возможности передачи сигнала с разнообразными модуляциями;

• возможность развития. Применение волоконно-оптических линий позволяет наращивать вычислительные возможности локальных сетей в будущем. Делать это можно путем монтажа быстродействующего оборудования без замены старых коммуникаций;

• повышенные показатели пожарной безопасности. ВОЛС на предприятиях могут применяться без каких-либо ограничений, даже если речь идет об использовании в помещениях с повышенной опасностью;

• долговечность. При правильной установке и эксплуатации срок службы ВОЛС составляет около 25 лет. Явным признаком выработки ресурса является увеличение затухания сигнала;

• информационная безопасность. Волоконно-оптическая связь обеспечивает надежную защиту от несанкционированного доступа и перехвата конфиденциальных сведений. Это возможно благодаря отсутствию излучения в радиодиапазоне, а также повышенной чувствительности к колебаниям. Если будет предпринята попытка прослушивания, то встроенная система контроля отключит канал и предупредит о возможном взломе. Именно по этой причине ВОЛС широко используются современными банками, научными центрами, правоохранительными организациями и иными структурами, в распоряжении которых находится секретная информация;

• экономичность. Изготавливаемое из кварца оптическое волокно отличается стоимостью, которая практически в 2 раза меньше цены медного кабеля;

• высокая надежность и устойчивость к помехам. Волокно является диэлектрическим проводником, что делает его нечувствительным к электромагнитным излучениям. Подобный кабель не боится влаги и окисления.

Перечисленные преимущества присутствуют в полной мере, если при установке ВОЛС задействовать специализированное оборудование и эффективные способы соединений, а также произвести профессиональный монтаж.

Сфера использования ВОЛС

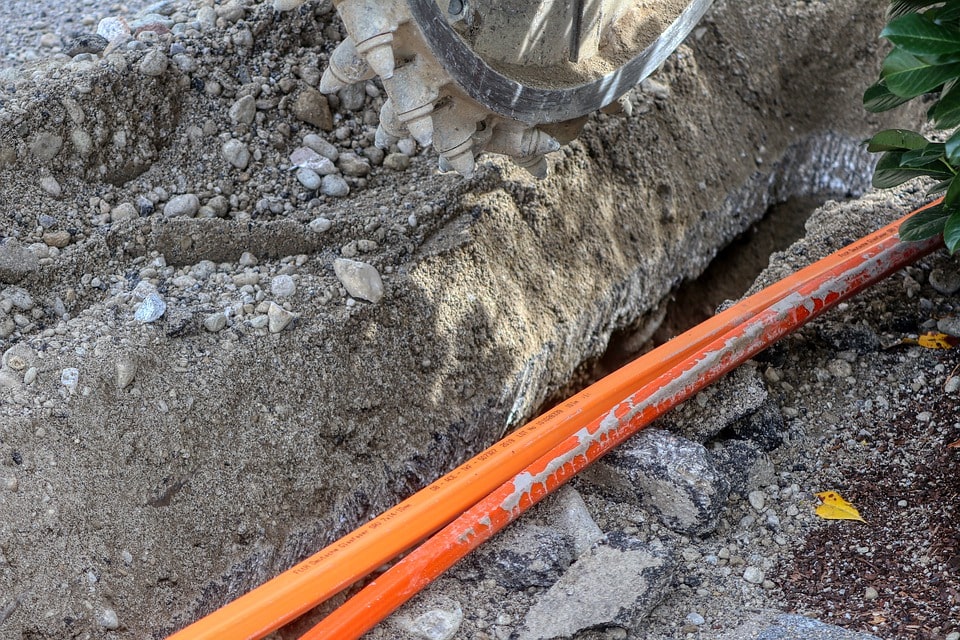

Как упоминалось выше, волоконно-оптические кабели применяются для передачи сигналов между зданиями и внутри разнообразных объектов. Примечательно, что при формировании внешних коммуникационных магистралей чаще отдают предпочтение оптическим кабелям.

Допускается использование в качестве соединительных кабелей внутри помещения и коммуникаций горизонтальной разводки. При этом нередко выполняется оснащение отдельных рабочих мест.

Разновидности волокон

Для построения волоконно-оптических сетей могут быть задействованы оптические волокна разнообразного типа. Они различаются в зависимости от использованного при изготовлении материала.

• Если речь идёт о первоначальном сырье, то для изготовления могут применяться стеклянные, пластиковые или комбинированные волокна. Наибольшую пропускную способность обеспечивают стеклянные. Пластик используется, если требования к параметрам затухания и пропускной способности не критичны.

• Если речь идет о разновидностях путей, по которым проходит свет в сердцевине волокна, то в продаже можно найти одномодовые и многомодовые модели. Первая разновидность характеризуется небольшим диаметром сердцевины. По ней может проходить только один пучок света. Многомодовые модели, характеризующиеся большим диаметром сердцевины, могут иметь градиентный или ступенчатый профиль.

Современные волоконно-оптические кабели, использующиеся для создания линии передачи данных, имеют одинаковый внешний диаметр, составляющий 125 мкм. Толщина первичного буферного покрытия, выполняющего защитные функции, составляет 250 мкм; вторичного покрытия – 900 мкм.

Технология соединения оптических кабелей

Длина магистрали может достигать нескольких сотен километров. При построении подобной трассы требуется решить проблему сращивания отдельных сегментов.

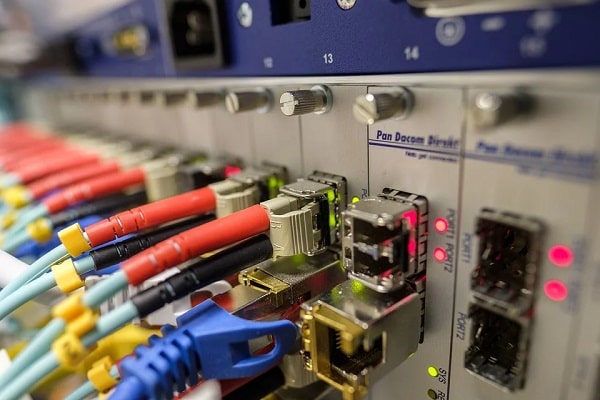

Соединение может быть разъемным и неразъемным. В первом случае для фиксации используют оптические коннекторы, применение которых требует дополнительных финансовых затрат. Если речь идет о неразъемном соединении локальных участков, используются механические соединители, клеевое сращивание или сваривание отдельных сегментов. В последнем случае необходимы специализированные аппараты для сварки оптических волокон.

Наибольшее распространение получила методика склеивания. При её реализации задействуют специализированное оборудование и инструменты. Процесс фиксации включает в себя несколько технологических операций.

• Перед соединением в нужных местах удаляется защитное покрытие и лишние волокна.

• Для обеспечения надежной фиксации используется эпоксидный клей. Им заполняется внутреннее пространство коннектора.

• Для затвердевания и просушивания клеевого состава применяется специализированная печка, создающая температуру 100 градусов.

• После затвердевания клея выполняется удаление излишков волокна, наконечник коннектора подвергается шлифованию и полировке.

Высокая точность выполняемых процедур обеспечивается благодаря использованию 200-кратного микроскопа. Полирование выполняется вручную или с применением специализированной техники.
