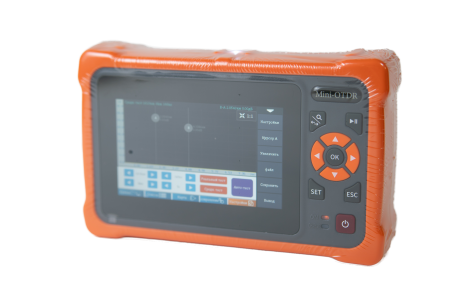

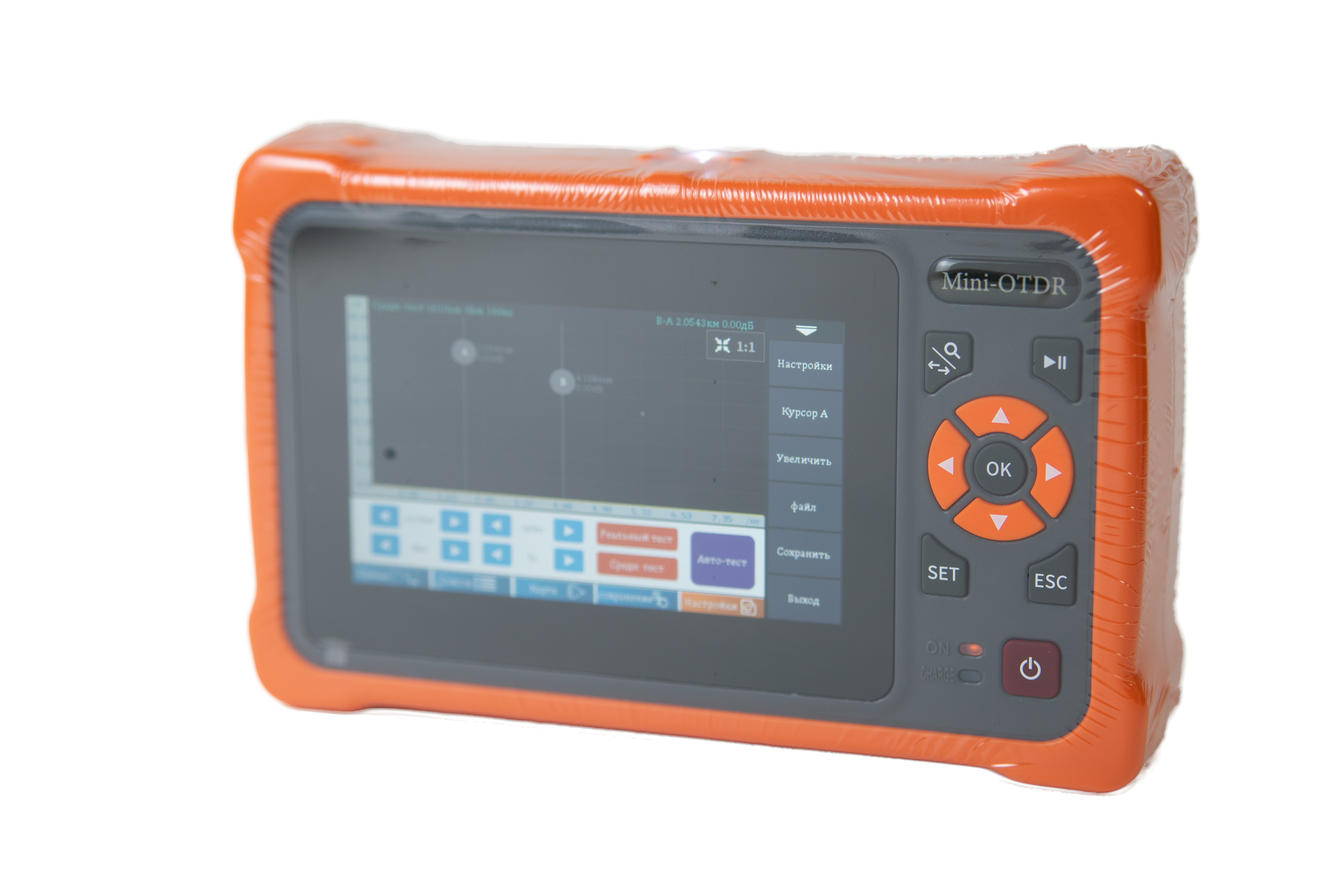

Оптический рефлектометр TNC4000T
Портативный оптический рефлектометр TNC4000T (OTDR) предназначен для тестирования, диагностики и обслуживания волоконно-оптических линий связи (ВОЛС). Прибор объединяет в одном корпусе измерительные модули для комплексной проверки одномодовых оптических кабелей и медных сетевых линий.
Функциональные особенности
Комплексная диагностика: Устройство совмещает функции рефлектометра, измерителя оптической мощности, источника стабильного оптического излучения, визуального локатора повреждений (красного лазера) и тестера витой пары RJ45.

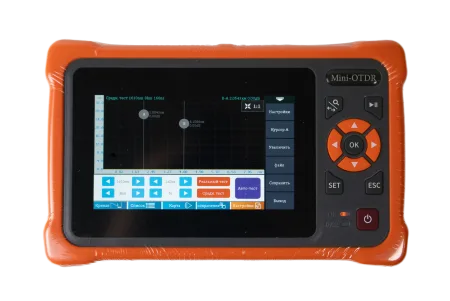

Графический анализ линии: Помимо стандартной рефлектограммы, прибор поддерживает режим отображения схемы трассы, который автоматически преобразует сложные данные измерений в последовательность значков (сварные соединения, коннекторы, макроизгибы, конец линии).
Экспорт данных: Результаты измерений сохраняются в международном формате SOR, что позволяет выгружать отчеты на ПК через USB-интерфейс для последующего детального анализа и составления исполнительной документации.

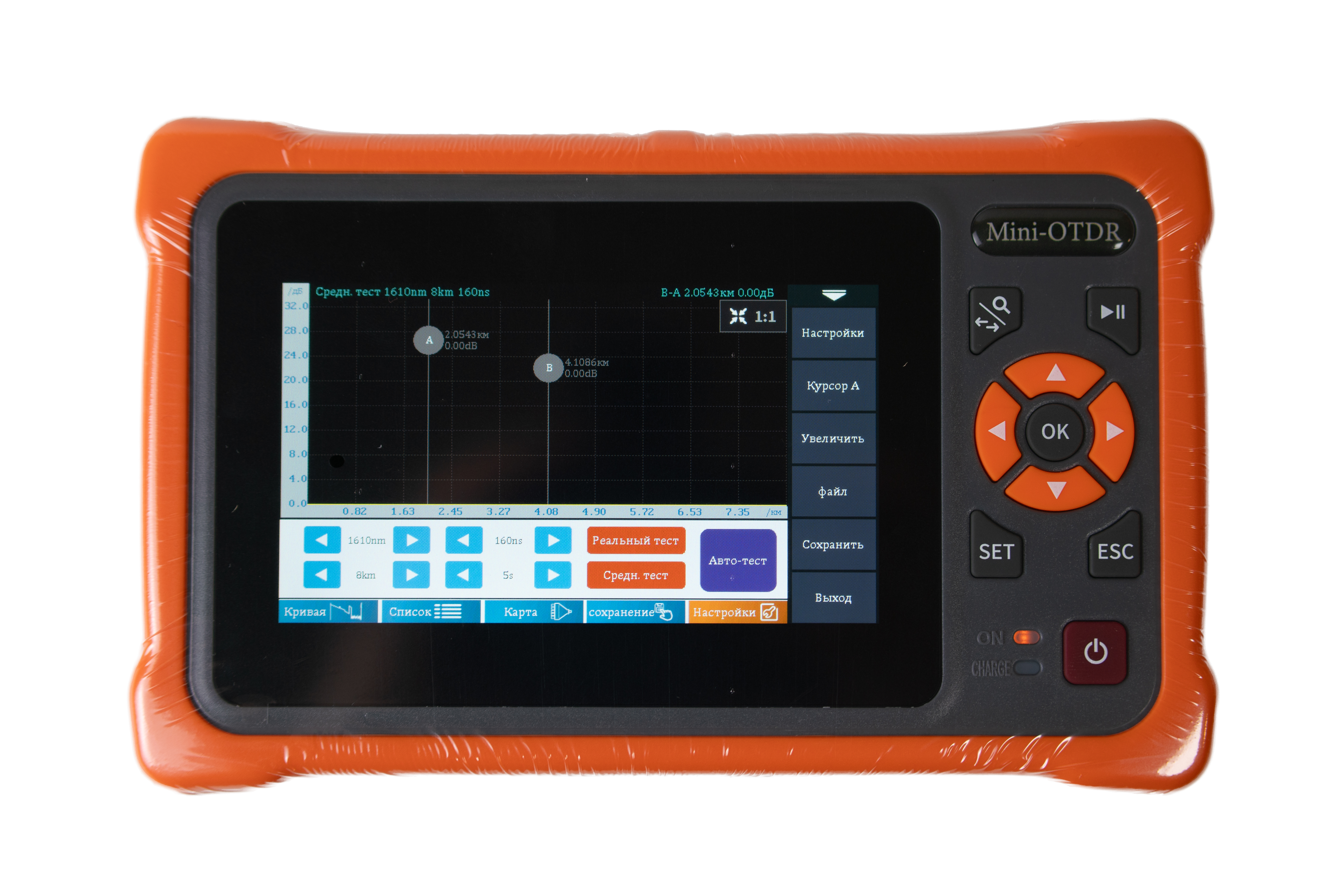

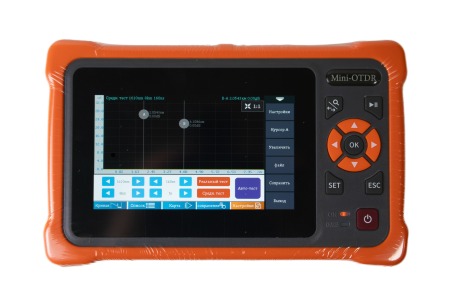

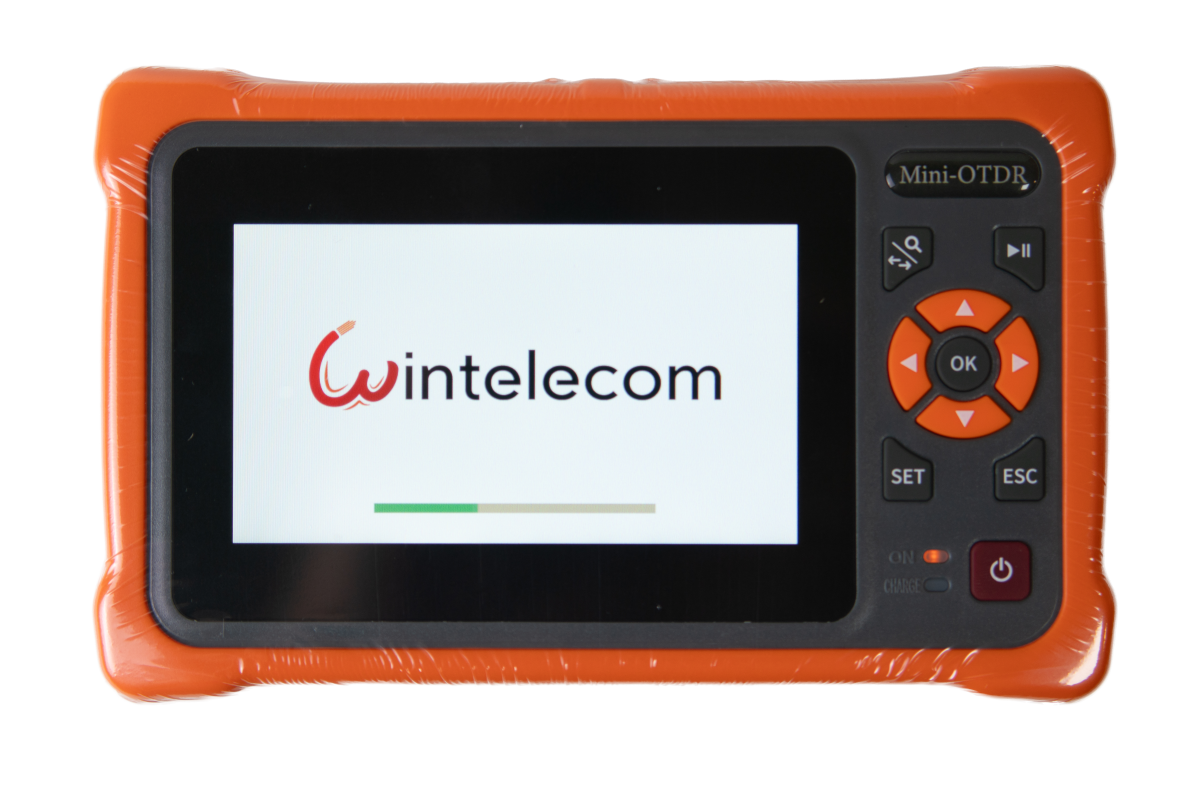

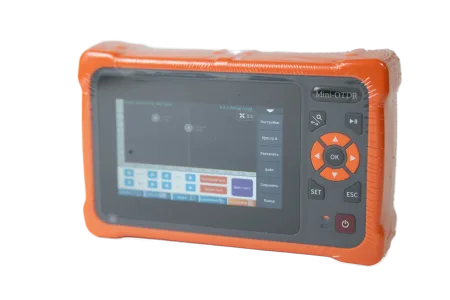

Полевое исполнение: Устройство оснащено цветным ЖК-дисплеем с высокой контрастностью для работы при искусственном и естественном освещении. Корпус имеет защитные накладки для предотвращения повреждений при ударах.
Технические характеристики
Тип тестируемого волокна: Одномодовое (SM)
Рабочие длины волн: 1310 нм и 1550 нм
Динамический диапазон: 26 дБ / 24 дБ
Мертвая зона по событиям: менее или равна 2.5 м
Мертвая зона по затуханию: менее или равна 8 м
Диапазон измерений оптической мощности (OPM): от -70 до +10 дБм
Длина волны визуального локатора повреждений (VFL): 650 нм
Тип оптического разъема: FC/UPC (базовый)
Состав интегрированных модулей
OTDR: Определение длины оптической линии, локализация точек обрыва, измерение потерь на сварках и коннекторах.
OPM: Измерение абсолютного и относительного уровня мощности оптического сигнала.
OLS: Генерация непрерывного или модулированного оптического сигнала на заданных длинах волн.
VFL: Визуализация повреждений, трещин и критических изгибов на ближних дистанциях и в распределительных кроссах.
RJ45 Tester: Проверка схемы разводки и целостности жил кабеля типа витая пара.

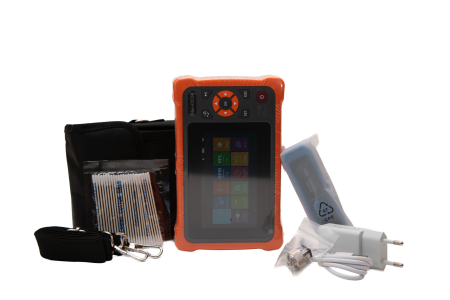

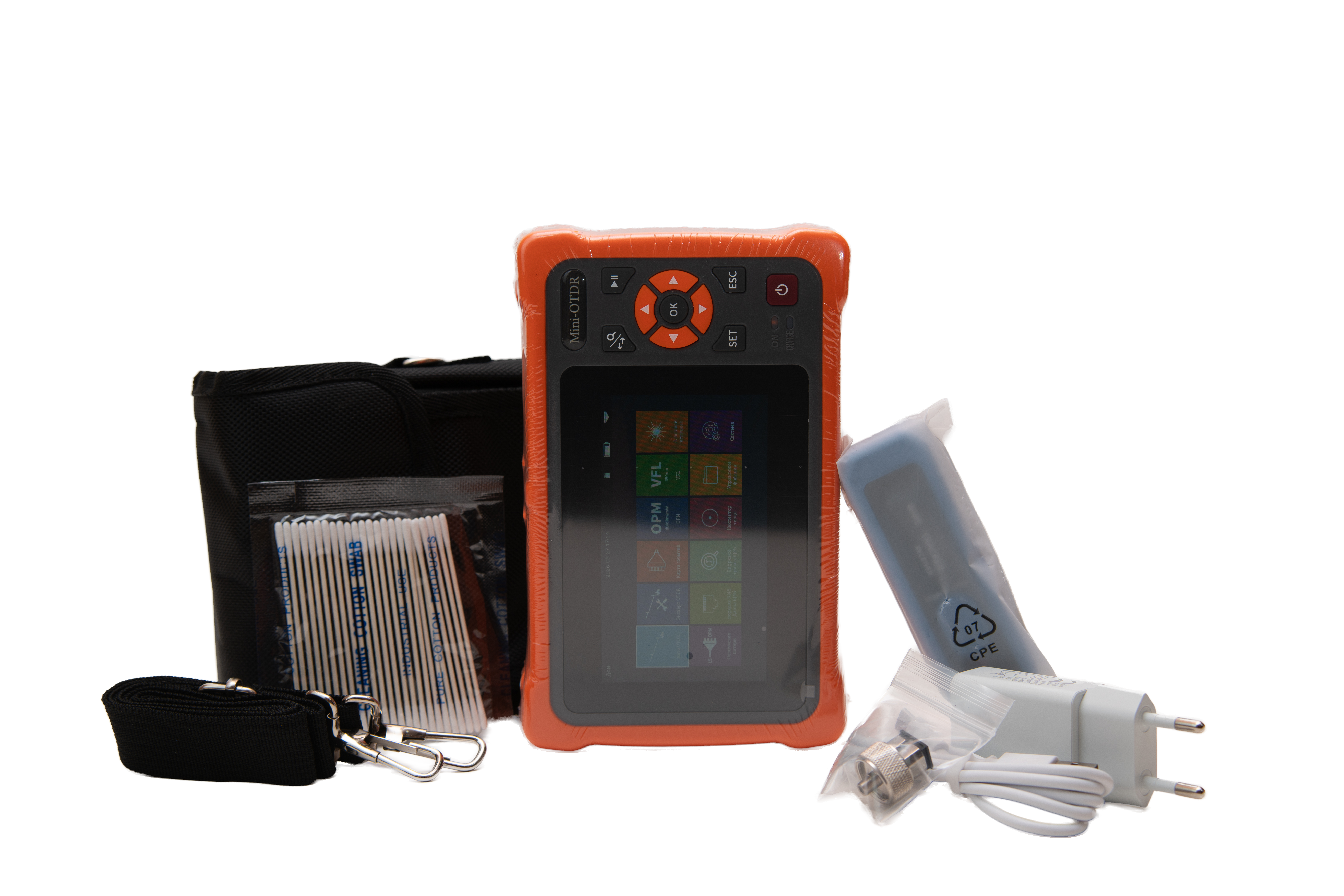

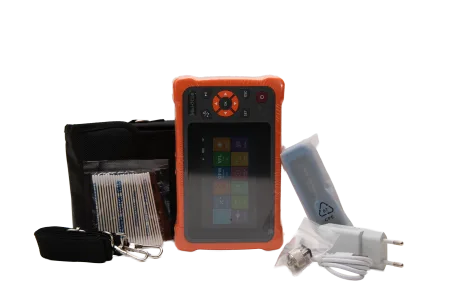

Комплектация
Оптический рефлектометр TCN 4000 — 1 шт.
Зарядное устройство от сети 220В — 1 шт.
Кабель USB — 1 шт.
Оптический адаптер FC/UPC — 1 шт.
Удаленный ответный модуль для тестирования RJ45 — 1 шт.
Защитная сумка-чехол с ремнем для переноски — 1 шт.
Руководство по эксплуатации — 1 шт.
